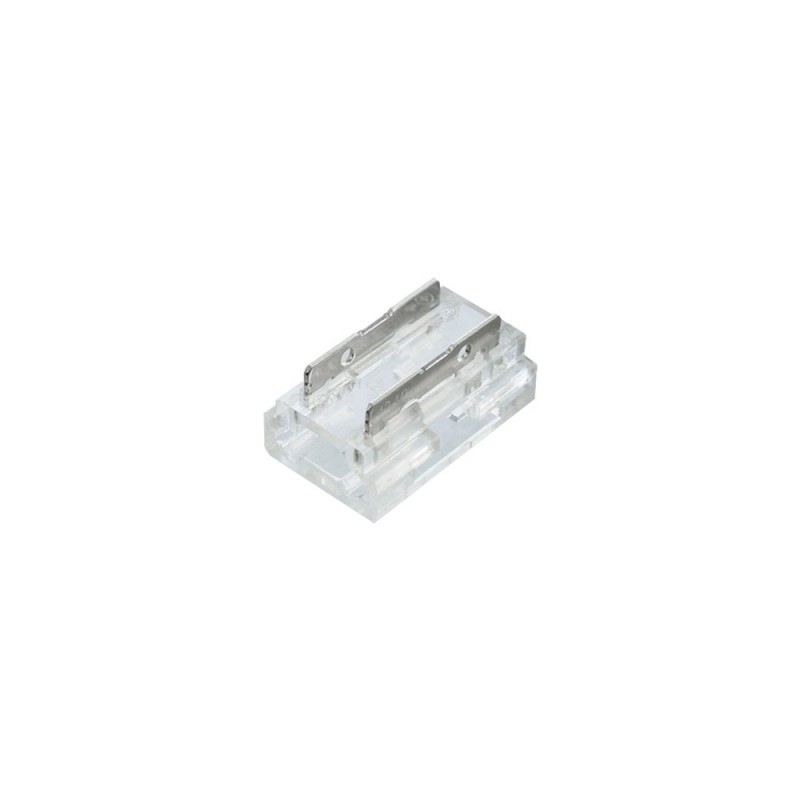

Connecteur 8en1 pour ruban LED mono IP20 5mm sans soudure "ClipX"

Un simple connecteur pour assembler vos rubans LED IP20 sans soudure !

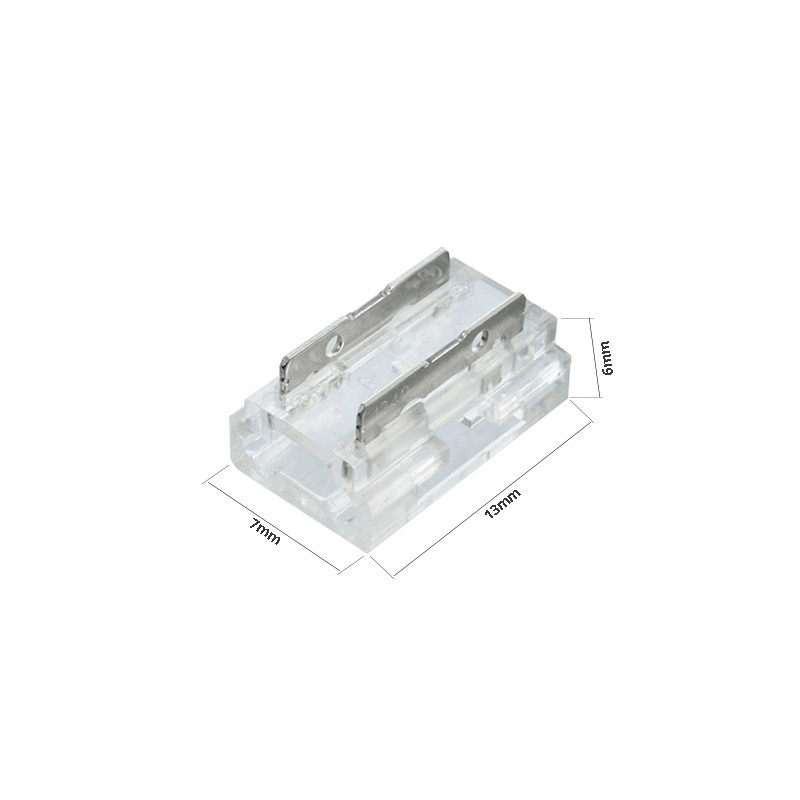

Ce connecteur LED appartient à la gamme innovante des connecteurs "ClipX", conçus pour raccorder vos ruban LED IP20 de manière rapide et presque invisible. Sa largeur totale de 7mm lui permet de rentrer aisement dans certains profilés pour rubans LED.

Ce connecteur permet 8 schémas possibles :

• Jonction droite reliée à des câbles jusqu'à 20AWG (0.5mm²) ;
• Jonction en L reliée à des câbles jusqu'à 20AWG (0.5mm²) ;
• Jonction en T reliée à des câbles jusqu'à 20AWG (0.5mm²) ;
• Jonction droite entre 2 rubans LED ;
• Jonction en L entre 2 rubans LED;

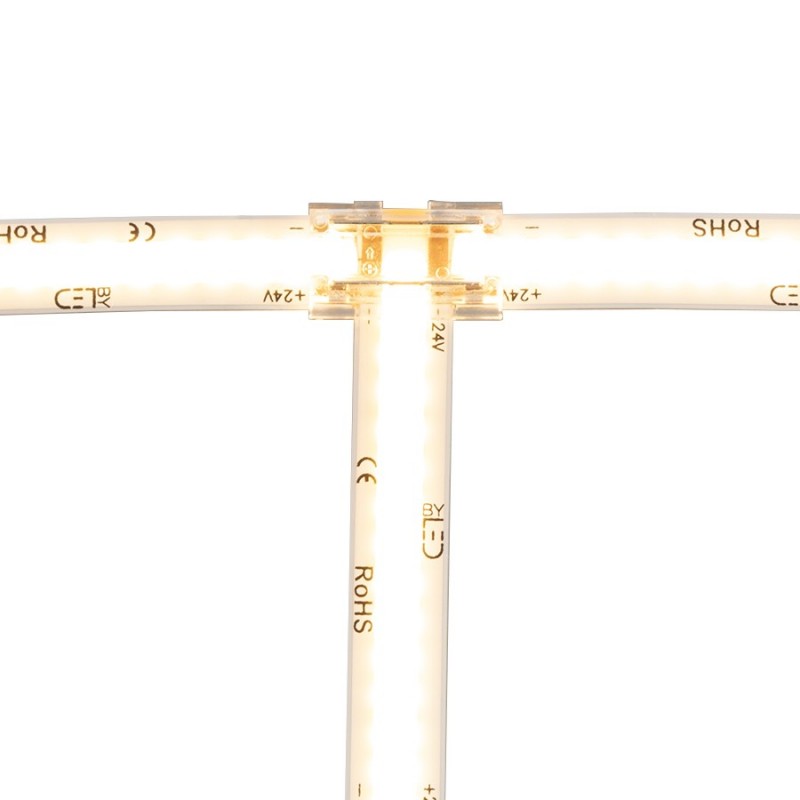

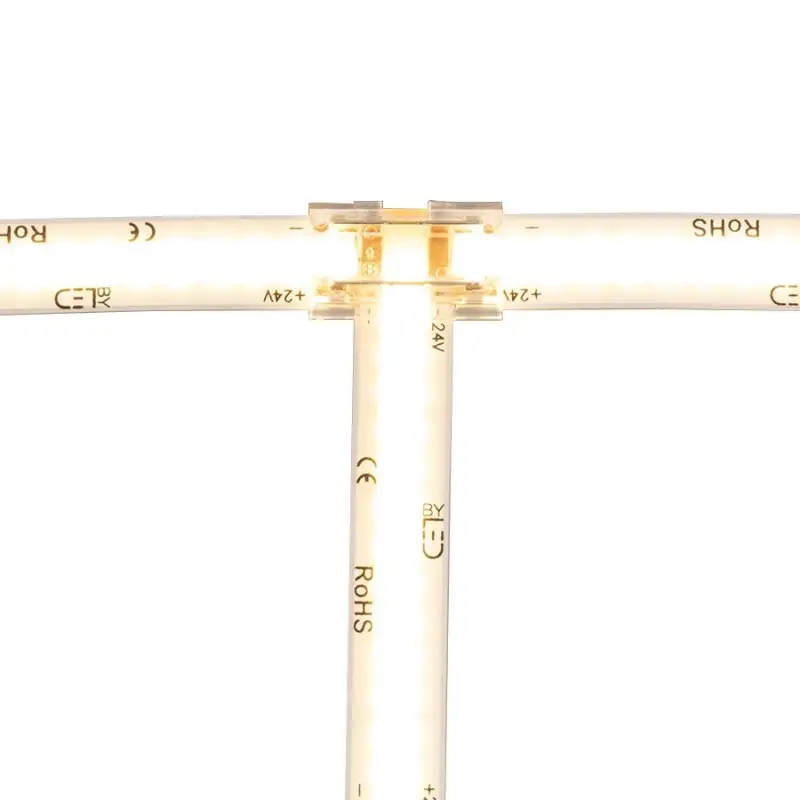

• Jonction en T entre 2 rubans LED;

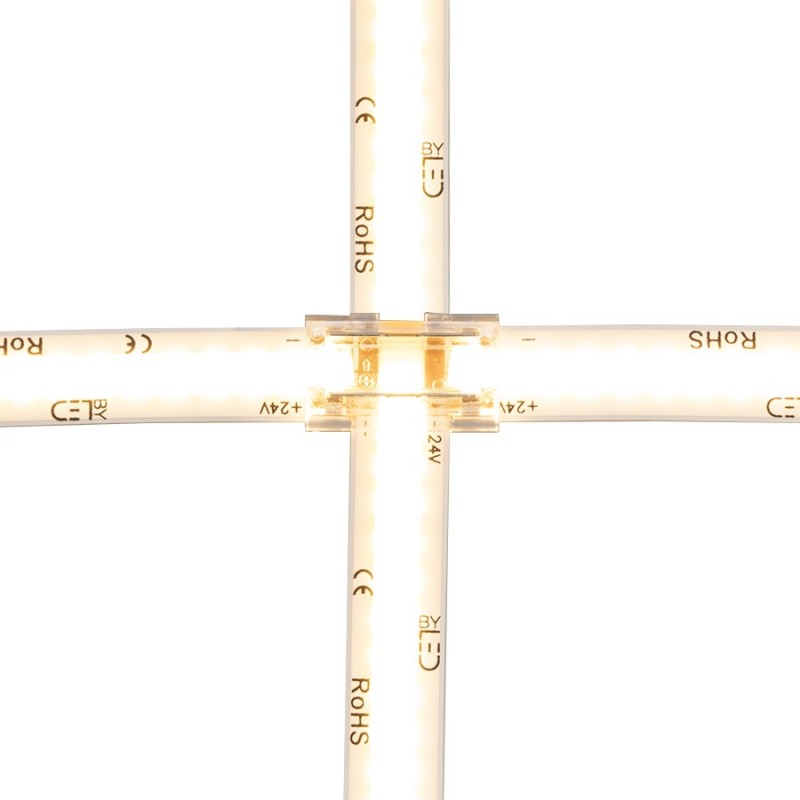

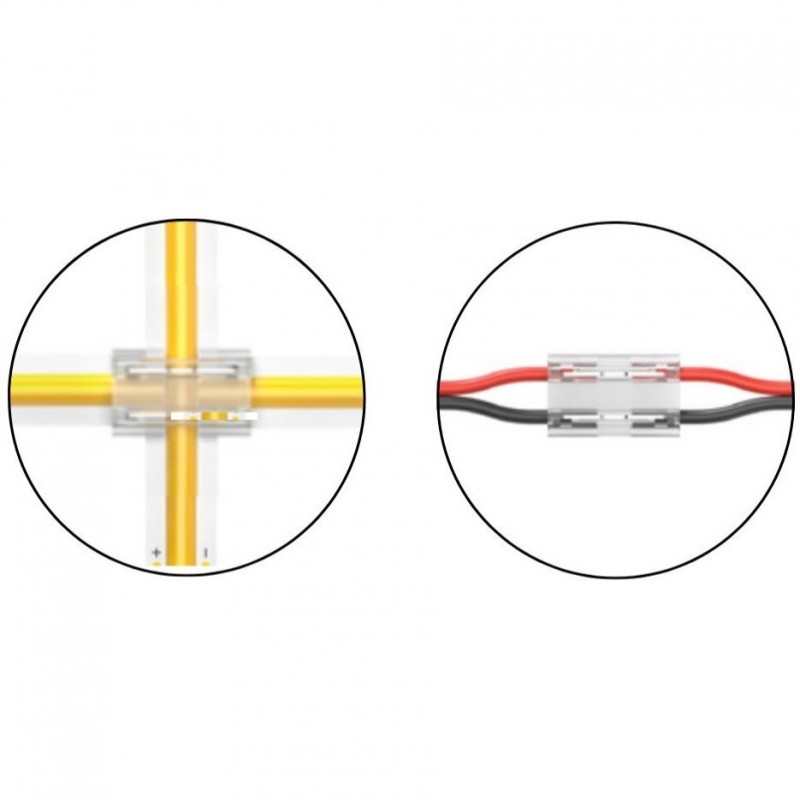

• Jonction en X entre 3 rubans LED ;
• Jonction entre câbles jusqu'à 20AWG (0.5mm²).

Le conseil ByLED : Pour les jonctions en T et en X, le ruban principal, qui traverse le connecteur perpendiculairement aux deux dents métalliques, doit impérativement passer entièrement à travers le connecteur, sans être sectionné, afin d'assurer son allumage complet. Veillez à ce que les dents métalliques du connecteur 8en1 soient alignées avec les pistes de cuivre du ruban LED avant de les pincer.

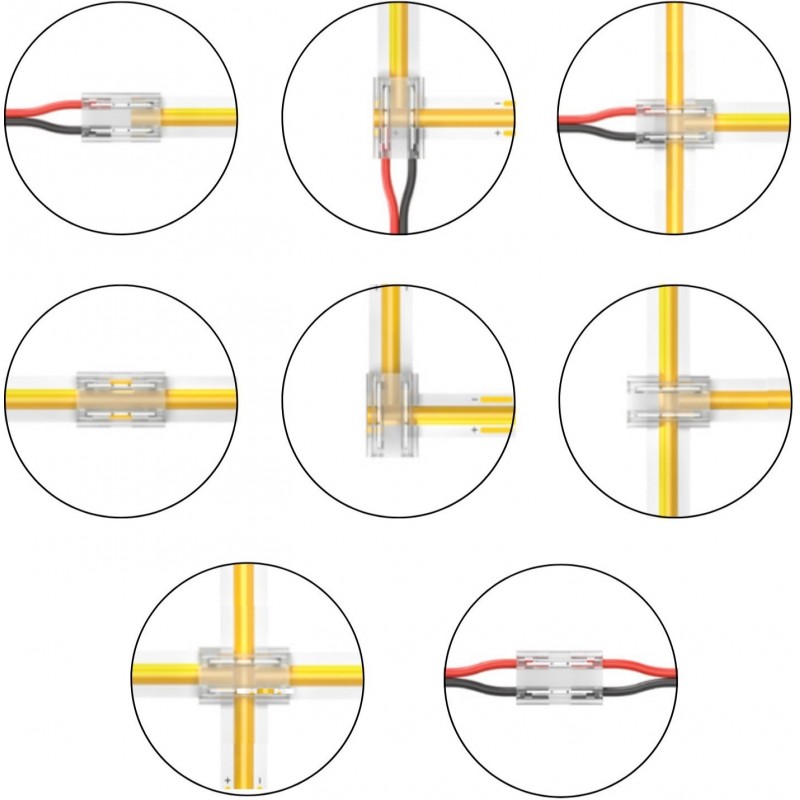

Schéma des jonctions :

Branchement de la jonction 8en1 avec vos rubans LED

1. Insérez les rubans LED ou câbles dans les ouvertures prévues du connecteur ;
2. Assurez-vous que les pistes de cuivre du ruban LED soient placées en dessous des dents en aluminium du connecteur ;
3. Veillez à ce que les polarités de vos rubans LED coïncident ;
4. Pincez les dents de métal présentes sur le connecteur à l'aide d'une pince ;
5. La connexion est désormais établie.
