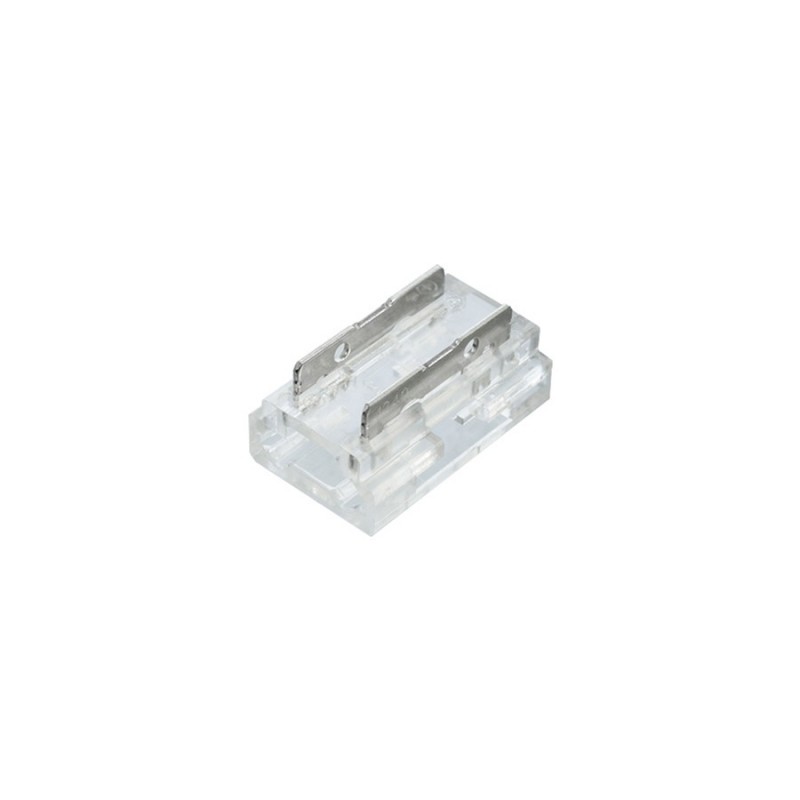

Connecteur 8en1 pour ruban LED mono IP20 8mm sans soudure "ClipX"

Plus besoin de soudure pour raccorder vos rubans LED mono IP20 !

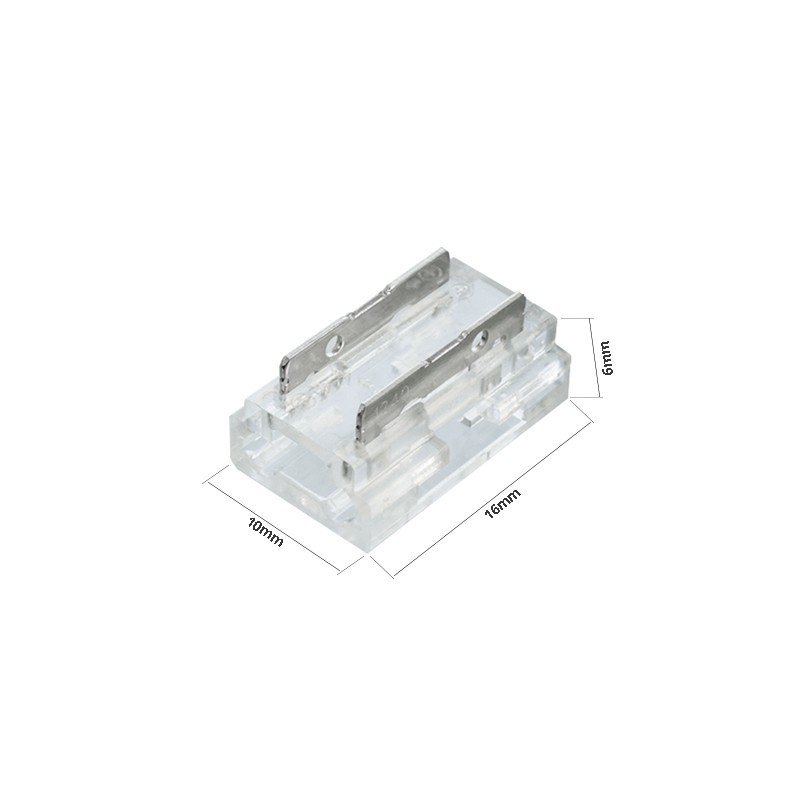

Ce connecteur LED fait parti de la gamme des connecteurs "ClipX" qui permettent une connexion rapide et invisible pour simplifier tous vos projets d'éclairage. Sa largeur totale de 10mm lui permet de s'intégrer facilement dans certains profilés pour rubans LED.

Attention : Cette jonction n'est pas compatible avec le ruban LED suivant : Ruban LED 13W/m - IP20 - Blanc - 420 LED/m - 2216+ - 24V

Ce connecteur permet 8 schémas possibles :

• Jonction droite reliée à des câbles jusqu'à 20AWG (0.5mm²) ;
• Jonction en L reliée à des câbles jusqu'à 20AWG (0.5mm²) ;
• Jonction en T reliée à des câbles jusqu'à 20AWG (0.5mm²) ;
• Jonction droite entre 2 rubans LED ;
• Jonction en L entre 2 rubans LED ;

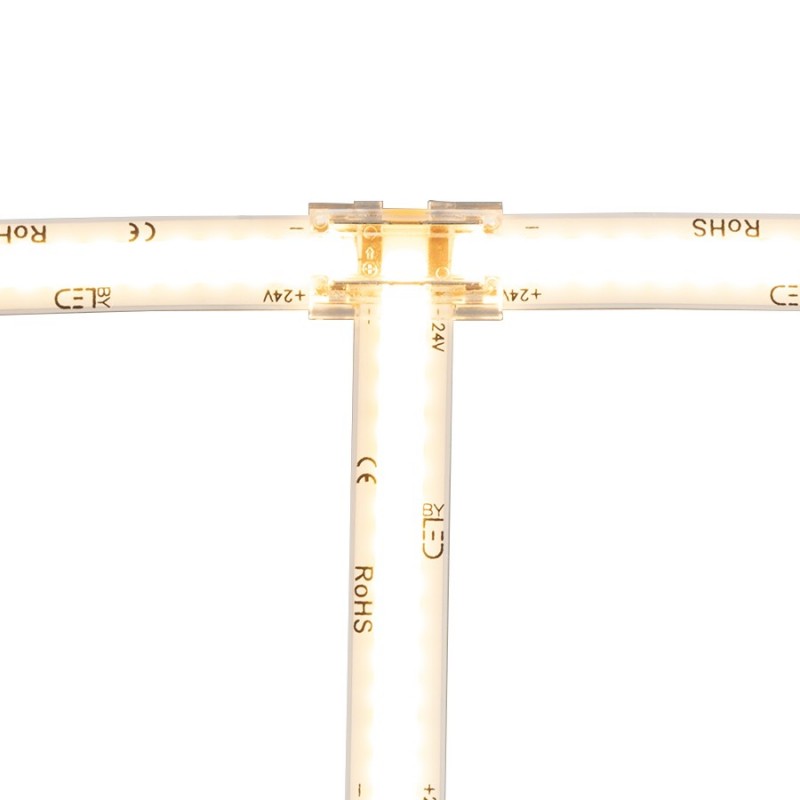

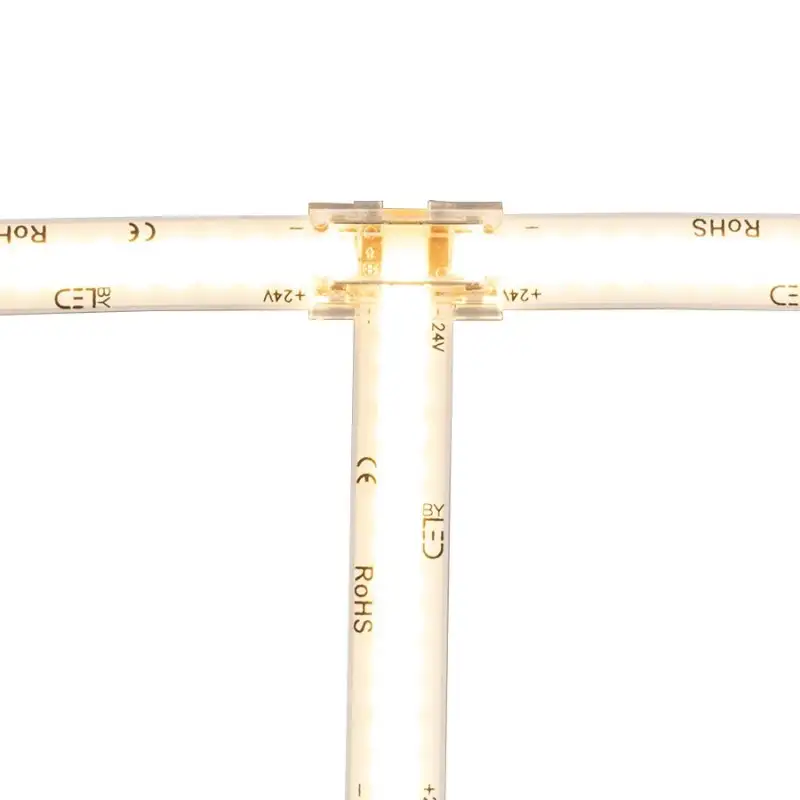

• Jonction en T entre 2 rubans LED ;

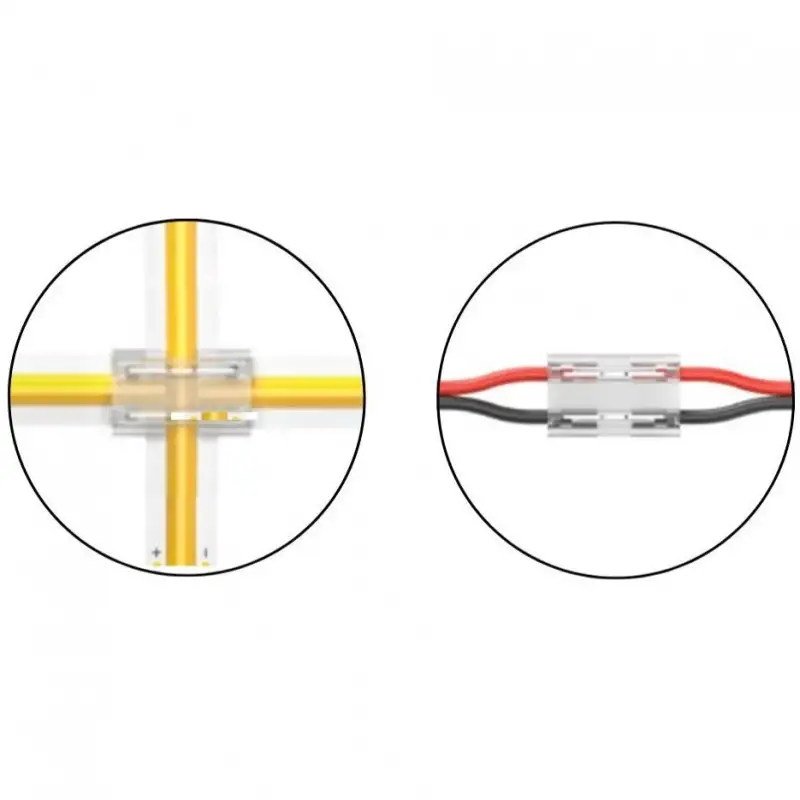

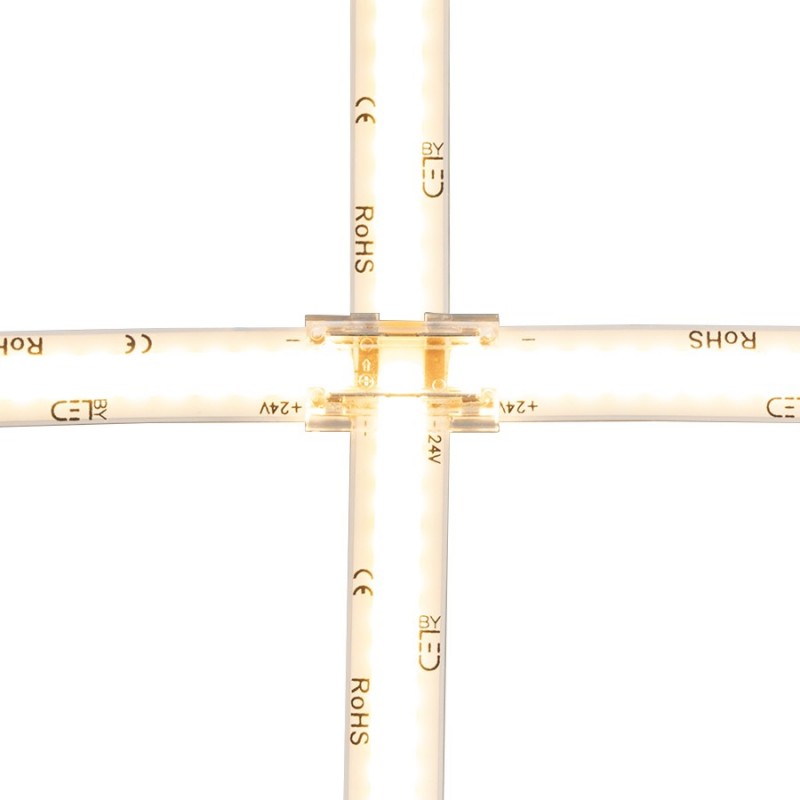

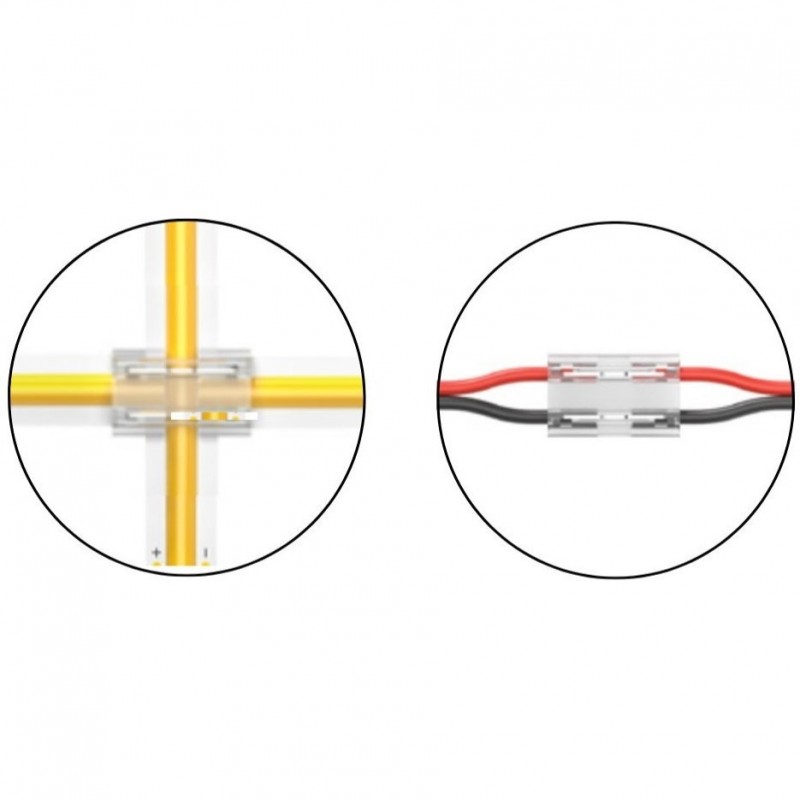

• Jonction en X entre 3 rubans LED ;
• Jonction entre câbles jusqu'à 20AWG (0.5mm²).

Le conseil ByLED : Pour les jonctions en T et en X, le ruban principal, qui traverse le connecteur perpendiculairement aux deux dents métalliques, doit impérativement passer entièrement à travers le connecteur, sans être sectionné, afin d'assurer son allumage complet. Veillez à ce que les dents métalliques du connecteur 8en1 soient alignées avec les pistes de cuivre du ruban LED avant de les pincer.

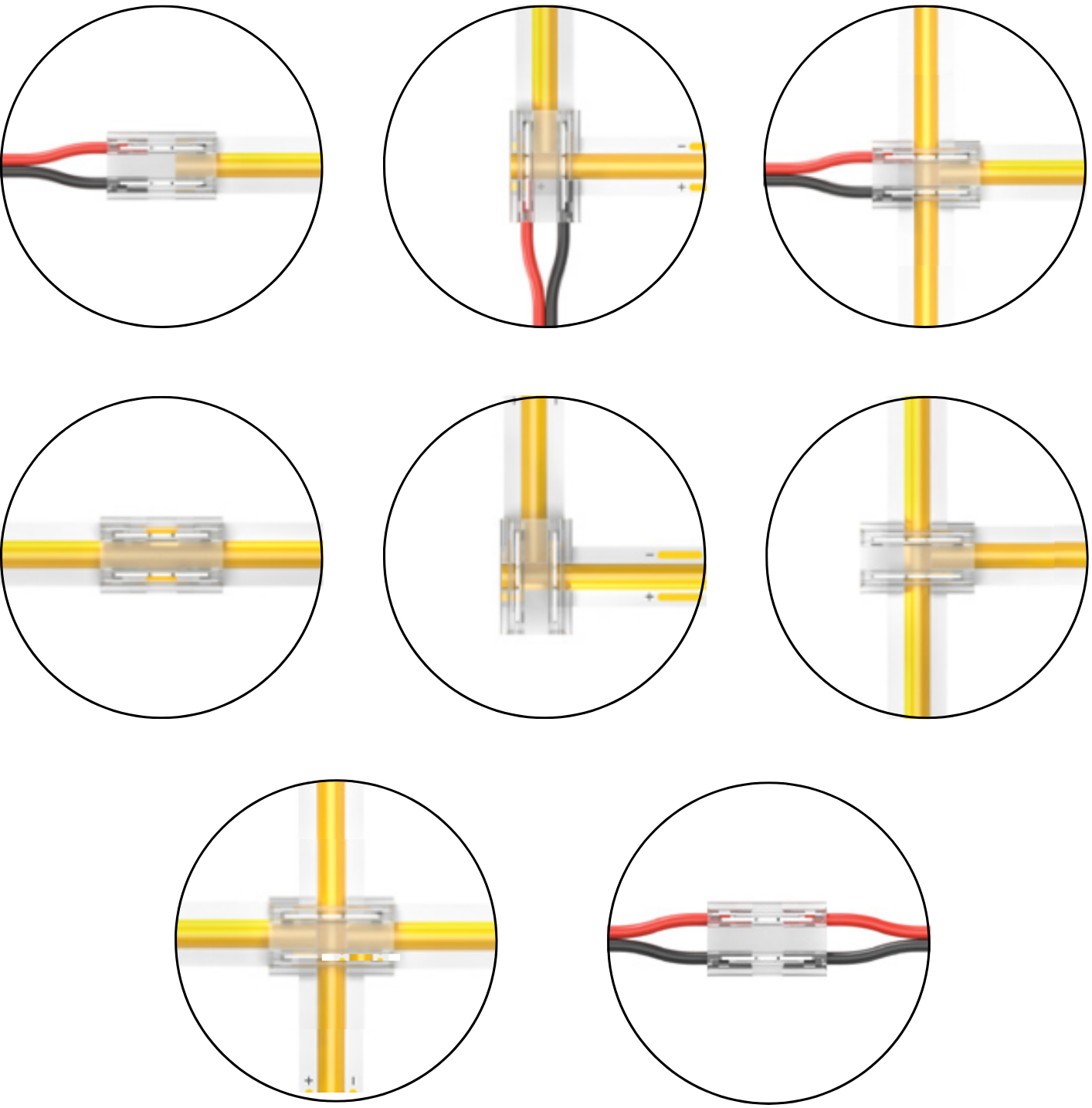

Schéma des jonctions :

Jonction de vos rubans LED avec le connecteur 8en1

1. Insérez les rubans LED ou câbles dans les ouvertures prévues du connecteur ;
2. Assurez-vous que les pistes de cuivre du ruban LED soient placées en dessous des dents en aluminium du connecteur ;
3. Veillez à ce que les polarités de vos rubans LED coïncident ;
4. Pincez les dents de métal présentes sur le connecteur à l'aide d'une pince ;
5. La connexion est désormais établie.
