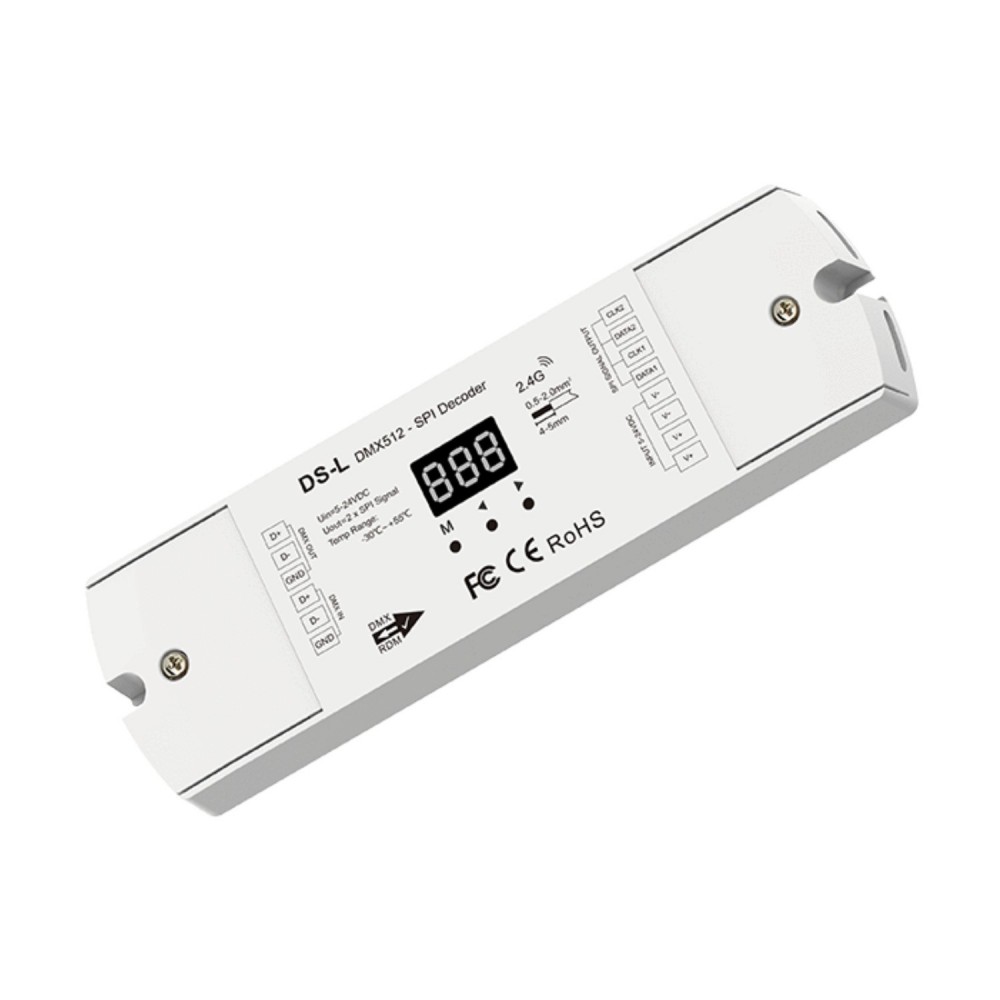

Contrôleur DMX512 vers SPI pour ruban LED digital blanc, RGB ou RGBW de 5 à 24V - 10A - de 5 à 24V - DS-L

Contrôle de vos rubans LED SPI blancs, RGB ou RGBW par décodeur DMX512

Ce contrôleur convertit les signaux DMX512 en signaux SPI afin de piloter des rubans LED digitaux blancs, RGB ou RGBW. Il prend en charge 47 protocoles différents pour rubans LED SPI de 5 V à 24 V.

Grâce à son écran numérique intégré, vous pouvez configurer directement le protocole utilisé, l’ordre des couleurs et le nombre de pixels à contrôler (Notice disponible dans l’onglet « Téléchargement »). Le décodeur intègre 32 effets dynamiques préprogrammés (Mode 2) pour créer facilement des ambiances lumineuses animées.

Modes de décodage disponibles :

• Mode 1 : Conversion directe des données DMX en éclairage (canal DMX / couleur / longueur de pixel) ;
• Mode 2 : Sélection d’un effet parmi 32, codé sur 3 canaux DMX (mode / luminosité / vitesse) ;
• Mode 3 : Pour rubans blancs, conversion directe des données DMX en lumière (canal DMX / intensité / longueur de pixel).

Modes de contrôle possibles :

• Via une interface DMX512 ;
• Directement grâce aux boutons intégrés (mode, vitesse, luminosité).

Installation de ce décodeur DMX512 vers SPI pour ruban LED 5-24 V

Alimentez le contrôleur avec une source adaptée à la tension de votre ruban LED (par exemple : 24 V pour un ruban 24 V). Connectez ensuite votre console DMX via le borniers (D+/D-/GND), puis reliez le ruban LED à la sortie SPI (3 ou 4 fils selon le modèle). La sortie DMX intégrée permet également de chaîner plusieurs appareils DMX en série (liaison symétrique jusqu'à 32 appareils, sans répéteur DMX).

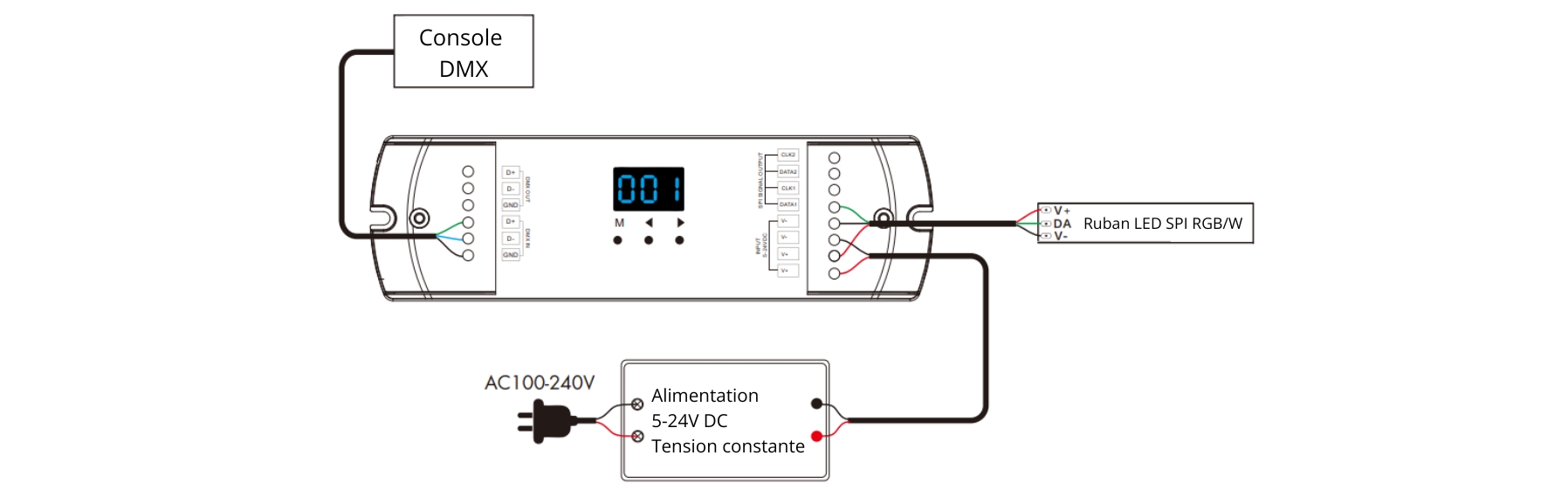

Toutes les connexions s’effectuent facilement via borniers à vis, en suivant le schéma indiqué ci-dessous.
