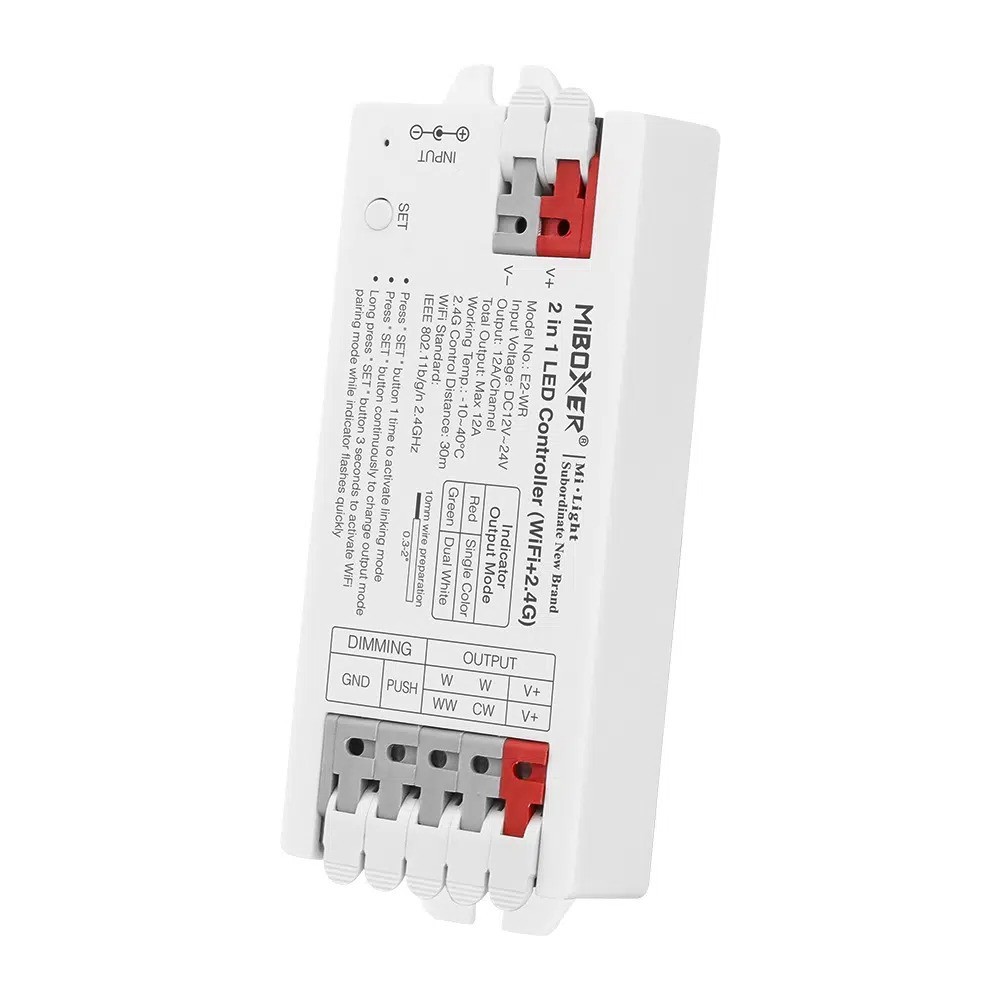

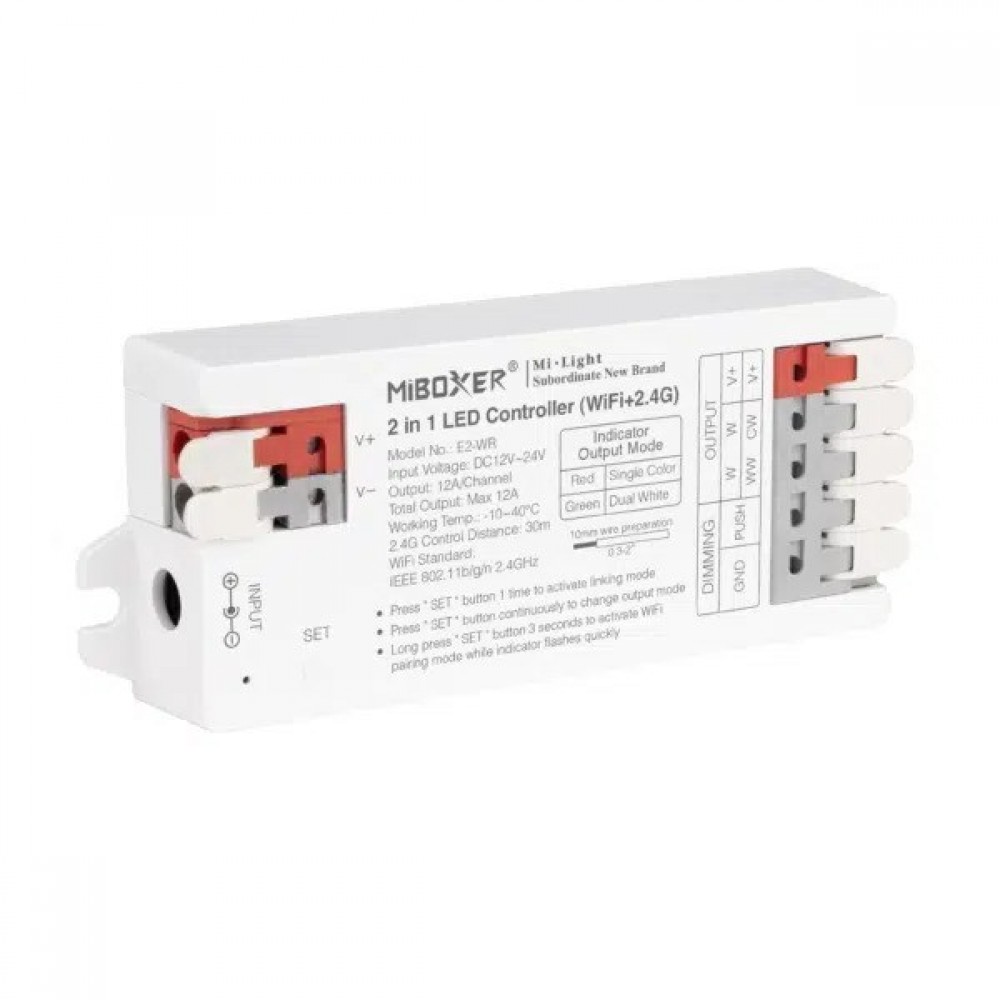

Contrôleur mono et CCT - 2.4GHz+WiFi - 12/24DC - 12A - MiBoxer-E2-WR

Le contrôleur LED MiBoxer E2-WR 2 en 1 pilote vos rubans LED mono et CCT

Le contrôleur MiBoxer E2-RF assure le pilotage des rubans LED 12V et 24V, qu’ils soient monochromes ou CCT, avec une gestion de la luminosité et de la température de couleur, tout en garantissant une variation progressive et sans scintillement. Selon le type de ruban utilisé, le contrôleur peut être configuré avec deux modes d’éclairage afin de s’adapter au type de ruban installé. Le choix du mode s’effectue directement sur le contrôleur : il suffit de maintenir le bouton “SET” appuyé en continu pour basculer d’un mode à l’autre.

• Voyant rouge : mode ruban LED mono, il permet l’allumage et l’extinction de l’éclairage ainsi que la variation de luminosité
• Voyant vert : mode ruban LED CCT, il offre en plus de la variation de luminosité,  le réglage de la température de couleur, avec une large plage de teintes allant du blanc chaud au blanc froid.

Avec une portée sans fil jusqu’à 30 mètres, les télécommandes MiBoxer offrent un contrôle simple et intuitif de l’éclairage, permettant de gérer facilement l’allumage et la variation de luminosité.
Pour un contrôle encore plus avancé, le contrôleur E2-WR intègre le WiFi, permettant le pilotage de l’éclairage depuis un smartphone ou une tablette via les applications Tuya Smart et Smart Life, ainsi que par commande vocale avec Google Home ou Amazon Alexa.

Procédure d'appairage avec l’application Tuya Smart ou Smart Life :

• Maintenez le bouton « LINK » enfoncé 3 secondes jusqu’au clignotement de l'indicateur ;
• Dans l’application, appuyez sur « + », puis Lighting → Light Source (BLE + Wi-Fi) ;
• Suivez les instructions de l’application pour finaliser la configuration.

Procédure d’association avec une télécommande MiBoxer :

• Appuyez brièvement sur le bouton « SET » du contrôleur ;
• Lorsque l’éclairage est allumé, appuyez 3 fois en 3 secondes sur le bouton « I » de la télécommande ;
• La liaison est confirmée lorsque l’éclairage clignote 3 fois lentement.

La dissociation s’effectue en appuyant brièvement sur le bouton « SET » du contrôleur, puis en appuyant 5 fois en 3 secondes sur le bouton « I » de la télécommande. L’éclairage clignote alors 10 fois rapidement pour confirmer la suppression de l’association.

Installation électrique simplifiée du contrôleur MiBoxer E2-WR

Le raccordement a été pensé pour offrir une installation simple et rapide, grâce à l’utilisation de borniers à clips. Ce système de connexion permet de brancher les câbles facilement, sans tournevis ni outillage spécifique, réduisant ainsi le temps d’installation.

INPUT : L’alimentation peut être raccordée au contrôleur, soit via un connecteur jack mâle avec câble pré-monté (non inclus) branché sur l’entrée INPUT, soit directement sur les borniers V+ et V-

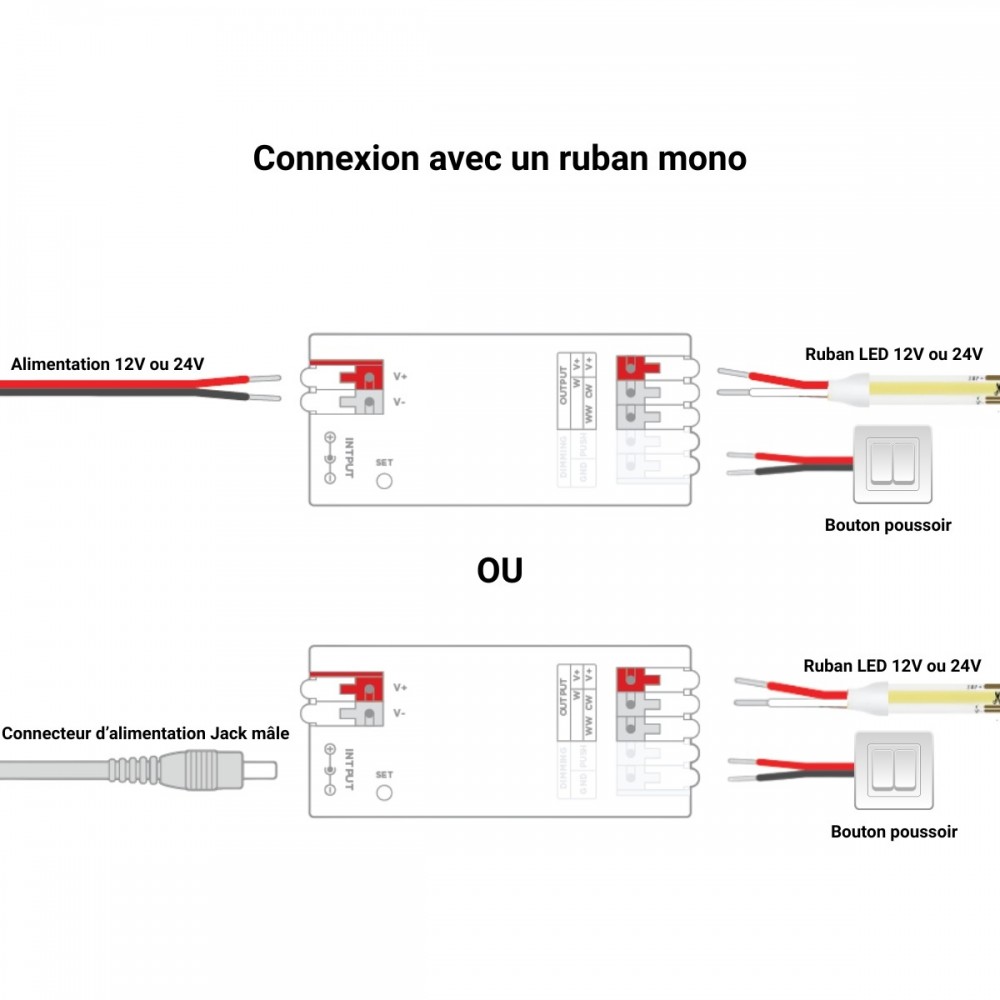

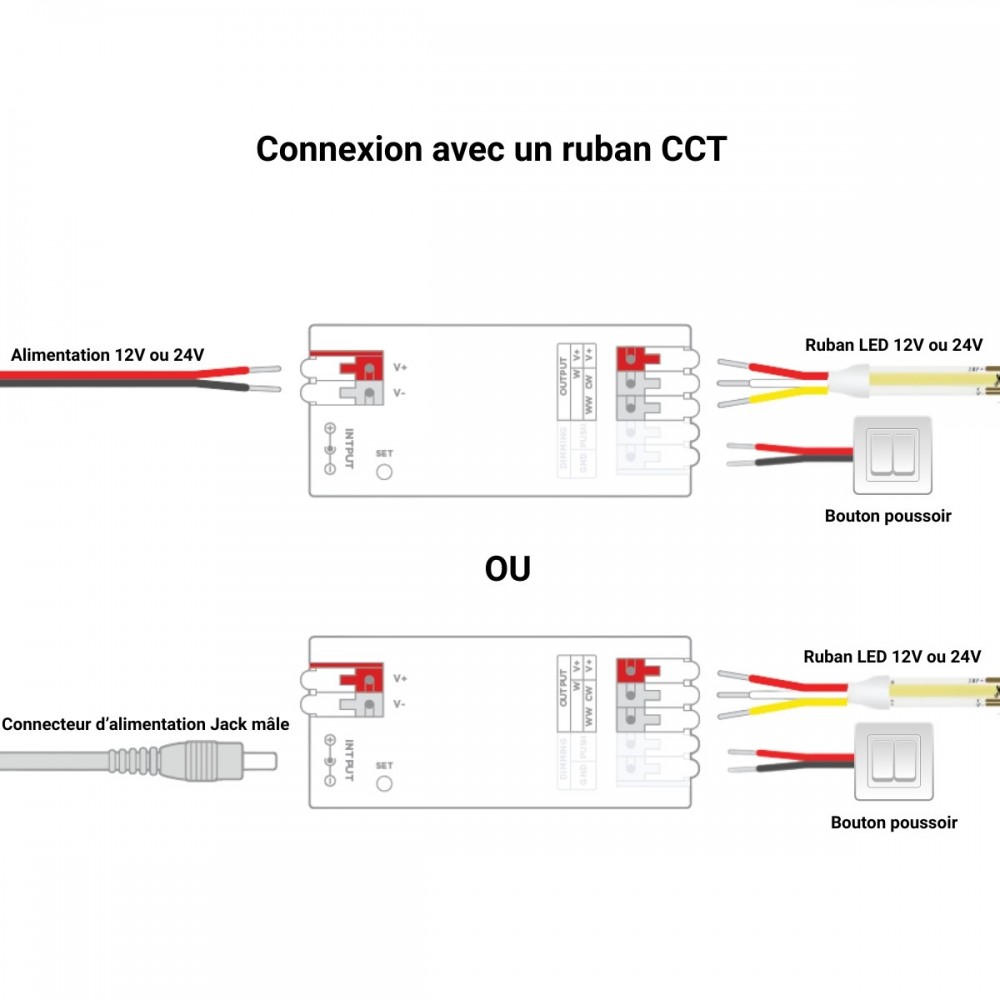

OUTPUT : Sur la phase de votre ruban LED se branche sur le bornier V+. Pour un ruban LED mono, le fil neutre du ruban se raccorde sur le bornier W. En revanche, pour un ruban LED CCT, le fil neutre du blanc froid (C-) se raccorde sur le bornier CW, et le fil neutre du blanc chaud (W-) sur le bornier WW.

Le bouton poussoir se connecte sur la zone DIMMING du contrôleur, à l’aide des borniers GND et PUSH. Il permet un contrôle simple et intuitif de l’éclairage (allumage, extinction et variation).

Pour une compréhension visuelle complète du câblage, un schéma de branchement détaillé est disponible dans la galerie photo de cette fiche produit.

Découvrez en vidéo comment appairer un contrôleur et une télécommande avec un ruban LED monocouleur ou CCT
