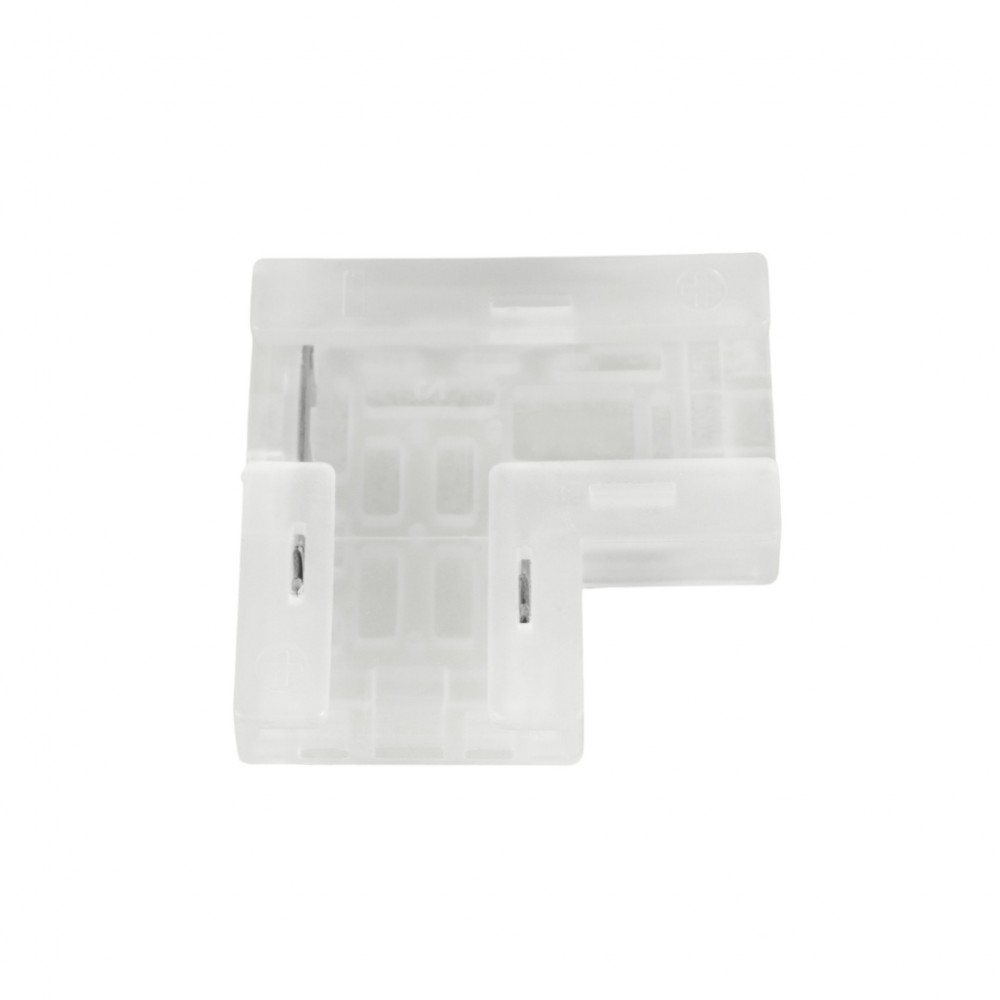

Jonction invisible en T pour ruban LED mono IP20 8mm sans soudure "Clipx"

Une connexion sans soudure entre deux rubans LED IP20 monocolore blanc

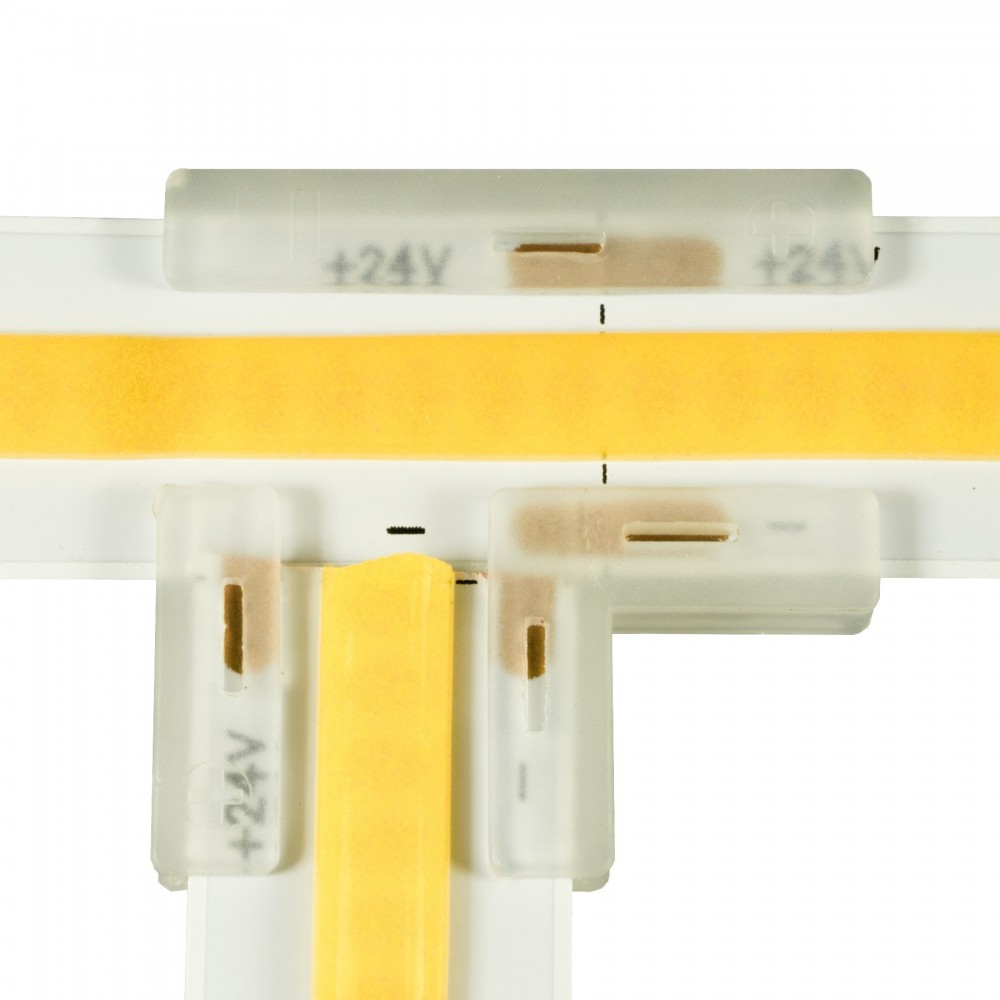

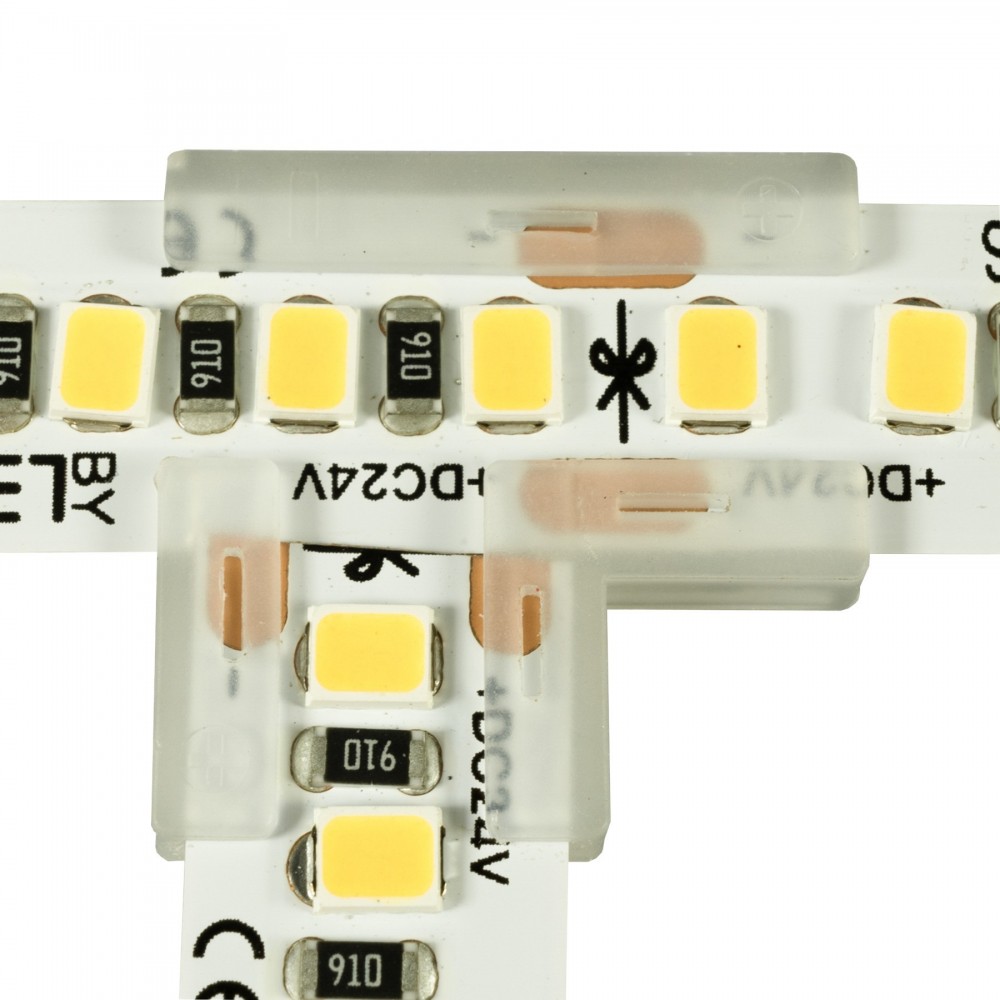

Cette jonction rapide vous permet de relier deux rubans LED SMD ou COB entre eux sans effectuer de soudure. Il peut accepter des rubans LED de 8mm de large. Pour réaliser la jonction en T, il faut que le ruban LED effectuant la barre supérieur du T, traverse entièrement le connecteur, sans être sectionné.

Attention : Le schéma de connexion en T n'est pas compatible avec le ruban LED 2216+ 13W/m, seulement le schéma en L est réalisable.

Une fois les deux rubans LED positionnés à l'intérieur du connecteur, il vous suffit du rabattre la partie plastique derrière le connecteur, et de pincer le connecteur afin que les parties métalliques transpercent les rubans LED.

Jonction de vos rubans LED avec ce connecteur rapide en T

1. Insérez les rubans LED ou câbles dans les ouvertures prévues du connecteur ;
2. Assurez-vous que les pistes de cuivre du ruban LED soient placées en dessous des dents en aluminium du connecteur ;
3. Veillez à ce que les polarités de vos rubans LED coïncident ;
4. Pincez les dents de métal présentes sur le connecteur à l'aide d'une pince ;
5. La connexion est désormais établie.

Note :

Ce connecteur accepte 5A et ne doit pas dépasser 60W en 12V et 120W en 24V.
