Transformateur dimmable 24V LTECH pour alimenter vos rubans LED 24V monochrome
Transforme le 230V en 24V | TRIAC/ELV | Push DIM | Alimentation dimmable

Ajuster la luminosité de votre ruban LED mono avec précision ( 0,1 à 100% de luminosité ) ;
Fonction dimmable intégré : inutile d’utiliser un contrôleur supplémentaire ;
Brancher un bouton poussoir ou un variateur TRIAC afin de pouvoir varier votre luminosité.

Ce transformateur LTECH convertit le courant 230V en 24V pour alimenter votre ruban LED 24V monochrome. Il permet en plus de faire varier l’intensité lumineuse de votre ruban LED via un simple bouton poussoir ou un variateur TRIAC.

Puissance

36 W
75 W
150 W

82,41 €

(Dont 0,04 € TTC d'éco-participation)

En stock (743 pièces)

Options de livraison

mercredi 29 avril

3,58 €

vendredi 24 avril

7,24 €

Express

jeudi 23 avril

9,08 €

vendredi 24 avril

9,08 €

Express

Retrait dans notre magasin de Carros (06)

2h(2)

Gratuit

Délai estimé. Hors grandes longueurs (>1,50cm).

Jours ouvrés uniquement.

Nos garanties

Satisfait ou remboursé 60 jours

Nous proposons à nos clients un délai de réflexion supérieur au délai légal. En effet, vous avez 60 jours pour vous faire une opinion de vos produits et nous les retourner en cas d'insatisfaction.

Expédition le jour même

Dès la validation de votre commande, nous mettons en œuvre tous nos moyens disponibles afin de vous livrer dans les meilleurs délais: toute commande passée avant 14h00 (jours ouvrés) est expédiée le jour même (hors colis de grande taille nécessitant un transporteur spécifique).

Paiements 100% sécurisés

Tous les règlements par carte bancaire s'effectuent sur une plate-forme sécurisée (Cyberplus de la Banque Populaire), indépendante de notre site Internet. Cette plate-forme sécurisée n'enregistre en aucun cas vos coordonnées bancaires.

Garantie jusqu'à 8 ans

Confiants dans la qualité de nos produits, nous vous offrons une garantie minimum de 2 ans (voire plus) sur tous les produits Byled.

Les meilleurs avis du web

Nos clients professionnels et particuliers recommandent à plus de 96% BYLED.

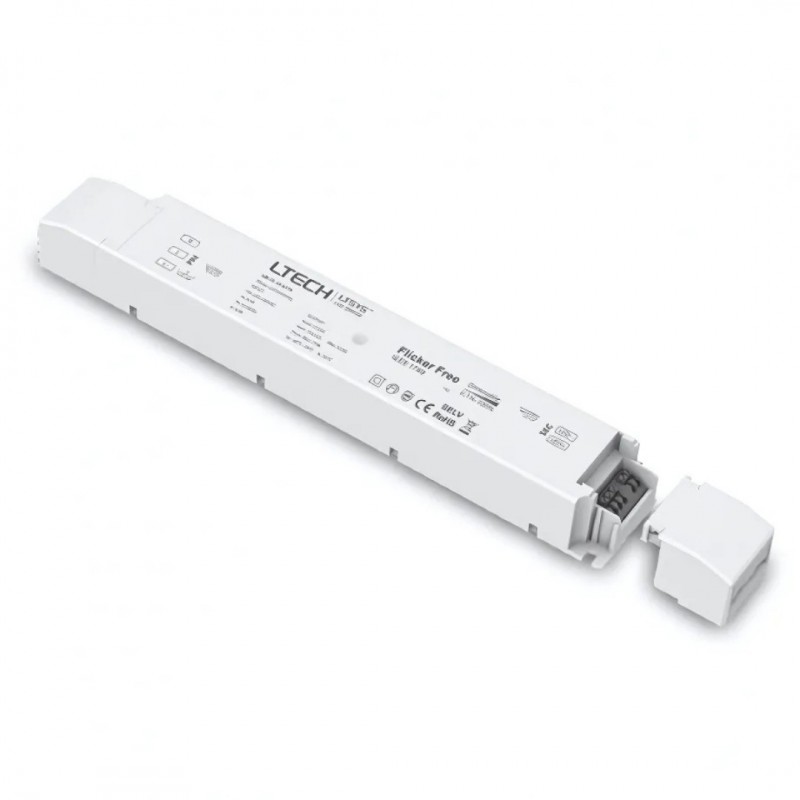

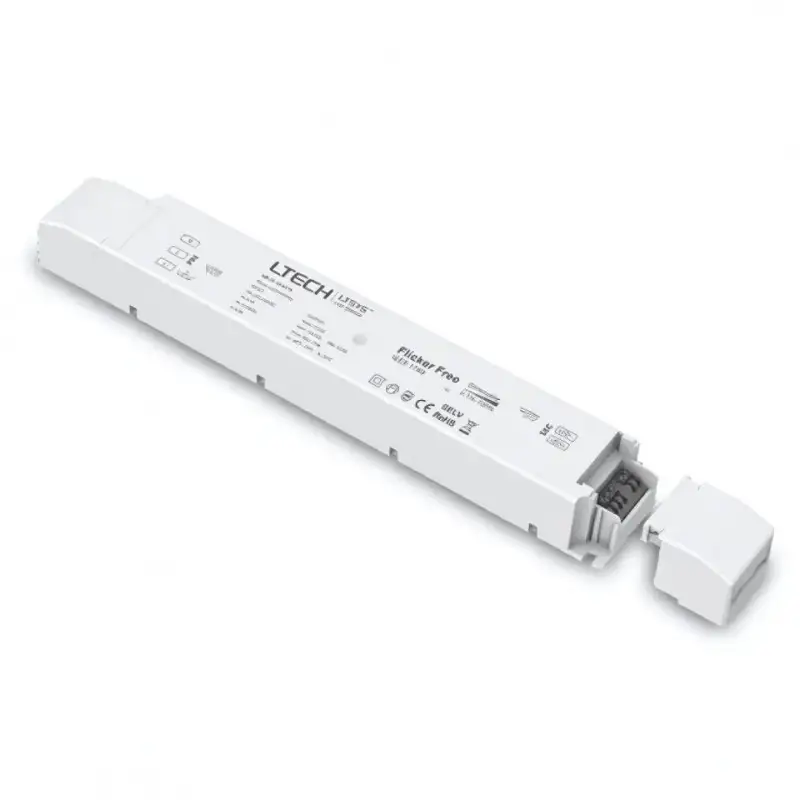

Transformateur 24V LTECH pour ruban LED monochrome

Ce transformateur se raccorde directement au secteur électrique 230V et convertit le courant en 24V à tension constante, ce qui est indispensable pour alimenter vos rubans LED 24V monochromes.
De plus, il intègre une fonction dimmable lui permettant de faire varier l’intensité lumineuse de 0,1 à 100%, sans nécessiter de contrôleur supplémentaire.
Conçu par LTECH, marque reconnue dans l’éclairage LED professionnel, ce transformateur dimmable 24V garantit une variation fluide et sans scintillement, pour une installation fiable et un confort visuel optimal.

Comment choisir la puissance de votre transformateur 24V ?

Si vous ne savez pas quel transformateur 24V choisir parmi les modèles 35W, 75W et 150W, voici comment faire :
Vous devez connaître deux éléments : la longueur de votre ruban LED et sa puissance en watts par mètre ( W/m ).
Par exemple, pour un ruban consommant 8W/m sur 15 mètres, la puissance totale nécessaire est de 120W.

Le conseil ByLED : pour garantir à votre transformateur 24V une durée de vie optimale d’environ 50 000 heures, il est recommandé de choisir un modèle dont la puissance est supérieure de 10 à 20% à la consommation totale de votre installation.

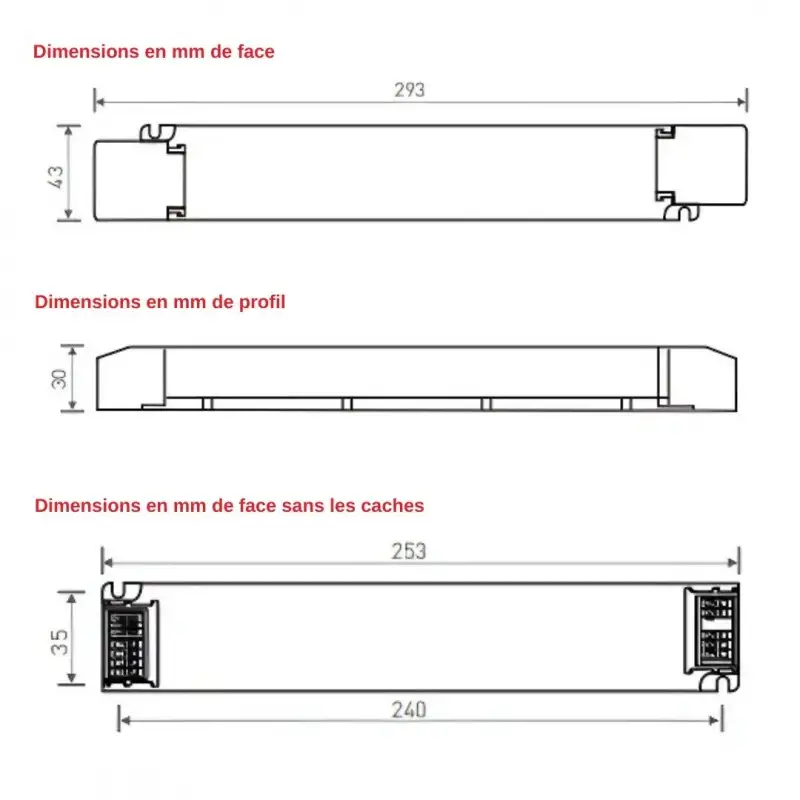

Dans ce tableau vous retrouverez plusieurs données sur chacun des transformateurs dont leurs tailles. Cela vous permet de vérifier si la taille de votre transformateur correspond bien à la taille de l'espace que vous lui avait attribué. Ci cet espace s'avère trop étroit vous avez la possibilité de retirer les boîtiers de protection qui se trouve aux extrémités du transformateur ( voir dans la galerie photo ).

Puissance	Primaire	Secondaire	Nombre de sorties	Longueur (en mm)	Largeur (en mm)	Hauteur (en mm)	Poids net
36W	0,2A	1,5A max	1	210	43	30	210
75W	0,4A	3,12A max	1	293	43	30	350
150W	0,75A	6,25A max	1	352	43	30	430

Installer votre transformateur 24V à un bouton poussoir

Les branchements se font sur la partie primaire ( input ) 230V du transformateur :

Branchez le fil neutre de votre transformateur ( borne N ) sur la partie neutre de votre circuit électrique domestique ;
Branchez le fil phase de votre transformateur ( borne L ) sur la partie phase de votre circuit électrique domestique ;
Branchez le fil de commande de votre transformateur ( borne L1 ) sur la partie phase de votre bouton poussoir ;
Raccordez l'autre partie du bouton poussoir sur la partie phase de votre circuit électrique domestique.

Voici le schéma du branchement du bouton poussoir sur votre transformateur 24V :
schéma DIM

Une fois le câblage terminé, l’utilisation est simple :

Un appui court sur le bouton poussoir permet d’allumer ou d’éteindre le ruban LED ;
Un appui long permet de faire varier progressivement l’intensité lumineuse ( variation de 0,1 à 100% ) ;
Quand vous rallumerez votre ruban LED votre transformateur aura mémorisé le dernier niveau de variation utilisé.

Brancher votre alimentation 24V à un variateur TRIAC

Les branchements se font sur la partie primaire ( input ) 230V du transformateur :

Branchez le fil neutre de votre transformateur ( borne N ) sur la partie neutre de votre circuit électrique domestique ;
Branchez le fil phase de votre transformateur ( borne L ) sur la partie phase de votre variateur TRIAC ;
Branchez le fil phase de votre variateur TRIAC sur la partie phase de votre circuit électrique domestique.

De plus vous avez la possibilité d'utiliser les télévariateurs Yokis MTV500E / Yokis MTV500M qui permettent non seulement de piloter plusieurs transformateurs en parallèle, mais aussi de conserver le niveau de luminosité en mémoire après une coupure de courant.

Voici le schéma du branchement d'un variateur TRIAC sur votre transformateur 24V :
schéma TRIAC
