Transformateur dimmable 24V - Modèles de 36W à 150W - IP20 - Tension constante - LTECH

Transformateur 24V LTECH pour ruban LED monochrome

Ce transformateur se raccorde directement au secteur électrique 230V et convertit le courant en 24V à tension constante, ce qui est indispensable pour alimenter vos rubans LED 24V monochromes.
De plus, il intègre une fonction dimmable lui permettant de faire varier l’intensité lumineuse de 0,1 à 100%, sans nécessiter de contrôleur supplémentaire.
Conçu par LTECH, marque reconnue dans l’éclairage LED professionnel, ce transformateur dimmable 24V garantit une variation fluide et sans scintillement, pour une installation fiable et un confort visuel optimal.

Comment choisir la puissance de votre transformateur 24V ?

Si vous ne savez pas quel transformateur 24V choisir parmi les modèles 35W, 75W et 150W, voici comment faire :
Vous devez connaître deux éléments : la longueur de votre ruban LED et sa puissance en watts par mètre ( W/m ).
Par exemple, pour un ruban consommant 8W/m sur 15 mètres, la puissance totale nécessaire est de 120W.

Le conseil ByLED : pour garantir à votre transformateur 24V une durée de vie optimale d’environ 50 000 heures, il est recommandé de choisir un modèle dont la puissance est supérieure de 10 à 20% à la consommation totale de votre installation.

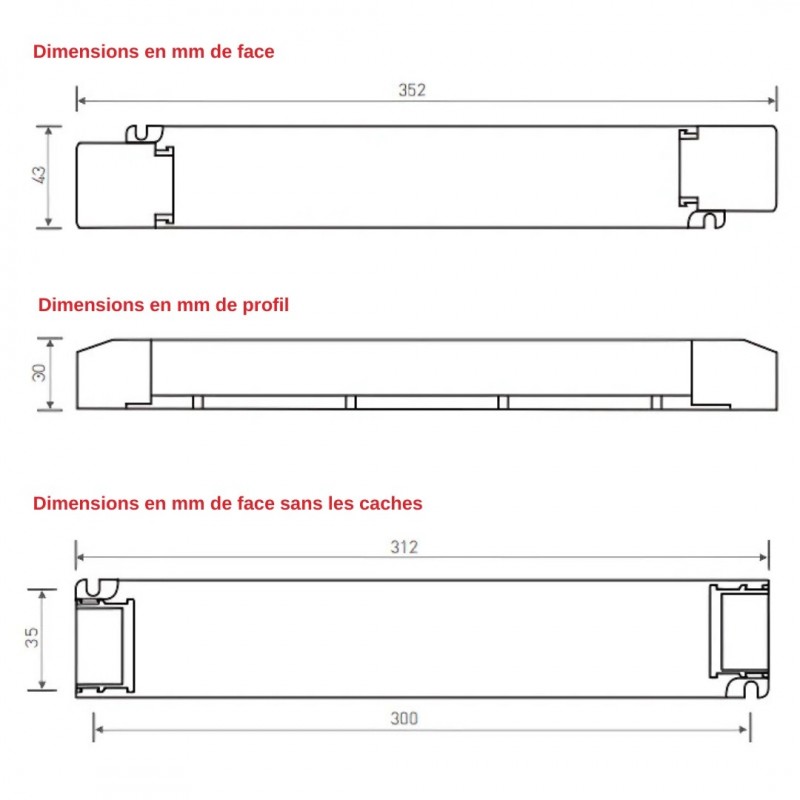

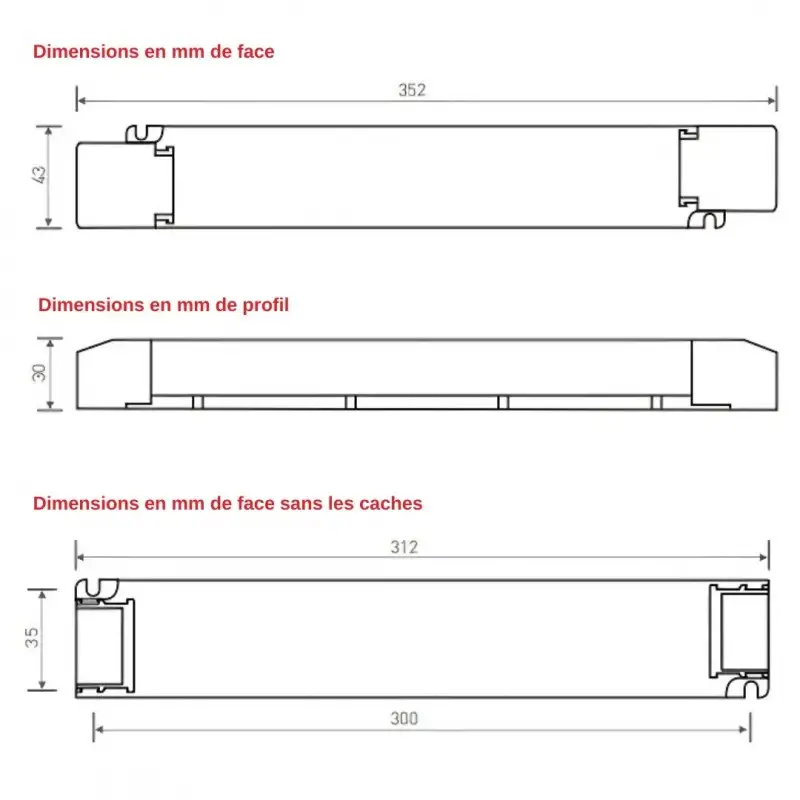

Dans ce tableau vous retrouverez plusieurs données sur chacun des transformateurs dont leurs tailles. Cela vous permet de vérifier si la taille de votre transformateur correspond bien à la taille de l'espace que vous lui avait attribué. Ci cet espace s'avère trop étroit vous avez la possibilité de retirer les boîtiers de protection qui se trouve aux extrémités du transformateur ( voir dans la galerie photo ).

Installer votre transformateur 24V à un bouton poussoir

Les branchements se font sur la partie primaire ( input ) 230V du transformateur :

• Branchez le fil neutre de votre transformateur ( borne N ) sur la partie neutre de votre circuit électrique domestique ;
• Branchez le fil phase de votre transformateur ( borne L ) sur la partie phase de votre circuit électrique domestique ;
• Branchez le fil de commande de votre transformateur ( borne L1 ) sur la partie phase de votre bouton poussoir ;
• Raccordez l'autre partie du bouton poussoir sur la partie phase de votre circuit électrique domestique.

Voici le schéma du branchement du bouton poussoir sur votre transformateur 24V :

Une fois le câblage terminé, l’utilisation est simple :

• Un appui court sur le bouton poussoir permet d’allumer ou d’éteindre le ruban LED ;
• Un appui long permet de faire varier progressivement l’intensité lumineuse ( variation de 0,1 à 100% ) ;
• Quand vous rallumerez votre ruban LED votre transformateur aura mémorisé le dernier niveau de variation utilisé.

Brancher votre alimentation 24V à un variateur TRIAC

Les branchements se font sur la partie primaire ( input ) 230V du transformateur :

• Branchez le fil neutre de votre transformateur ( borne N ) sur la partie neutre de votre circuit électrique domestique ;
• Branchez le fil phase de votre transformateur ( borne L ) sur la partie phase de votre variateur TRIAC ;
• Branchez le fil phase de votre variateur TRIAC sur la partie phase de votre circuit électrique domestique.

De plus vous avez la possibilité d'utiliser les télévariateurs Yokis MTV500E / Yokis MTV500M qui permettent non seulement de piloter plusieurs transformateurs en parallèle, mais aussi de conserver le niveau de luminosité en mémoire après une coupure de courant.

Voici le schéma du branchement d'un variateur TRIAC sur votre transformateur 24V :
