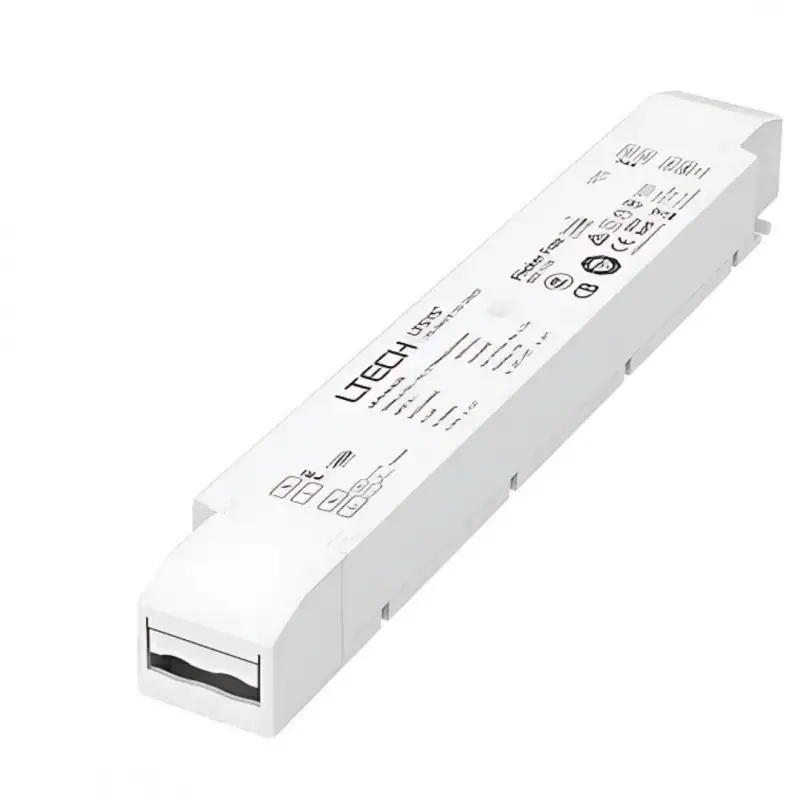

Transformateur dimmable mono 24V - Modèles 100W et 240W - IP20 - Tension constante - LTECH

Transformateur 24V avec fonctions dimmable intégrées

Ce transformateur se raccorde directement au secteur électrique 230V et convertit la courant en 24V à tension constante, ce qui est indispensable pour faire fonctionner vos rubans LED 24V monochromes.

De plus, il intègre une fonction dimmable lui permettant de faire varier l’intensité lumineuse de 0,1 à 100% sans ajouter de contrôleur externe.
La variation peut se faire de 5 manières différentes selon votre installation :

• Via un variateur 0/1-10V ;
• Via un simple bouton poussoir : un appui bref allume ou éteint votre éclairage LED et un appui long augmente ou diminue progressivement la luminosité ;
• Via PWM ou RX : un pilotage direct par signal.

Fiable et performant, ce transformateur est conçu par LTECH, une marque de référence dans l’éclairage LED professionnel. Il assure une variation fluide et sans scintillement, pour un confort visuel optimal dans toutes vos ambiances.

Choisir le bon transformateur 24V pour son ruban LED ?

Pour choisir le transformateur 24V adapté à votre installation, il est essentiel de connaître la longueur totale de votre ruban LED ainsi que sa consommation en watts par mètre (W/m). En multipliant ces deux valeurs, vous obtenez la puissance minimale requise.

Par exemple, un ruban de 15 mètres consommant 14,4W/m nécessite un transformateur de 216W. Il faudra alors opter pour le modèle 240W.

Le conseil ByLED : il est fortement recommandé de prévoir une marge de sécurité de 10 à 20 % au-dessus de la puissance calculée afin d’assurer un fonctionnement optimal et de prolonger la durée de vie du transformateur, qui peut atteindre jusqu’à 100 000 heures.

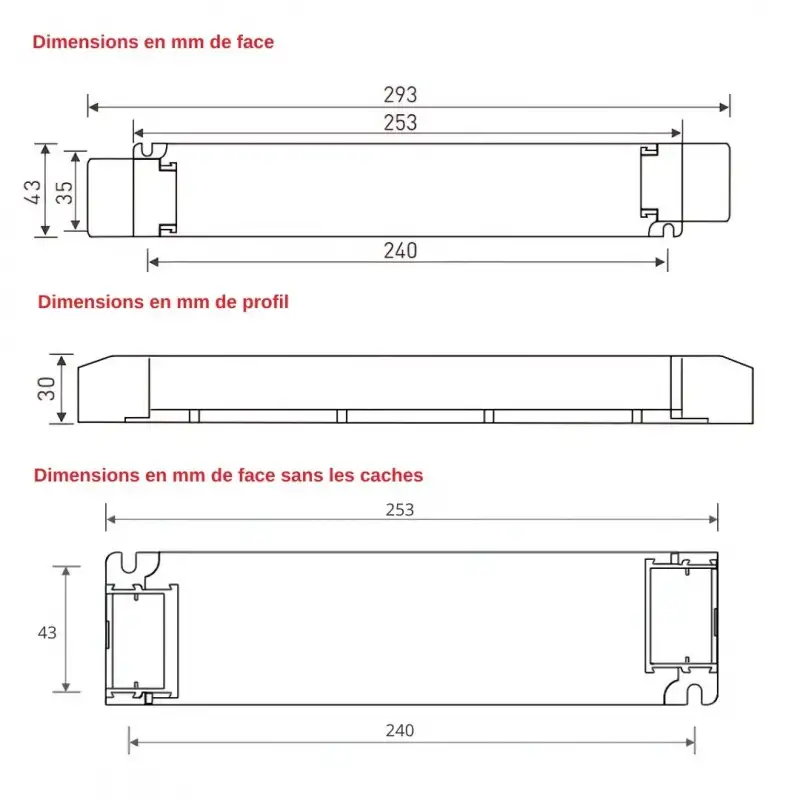

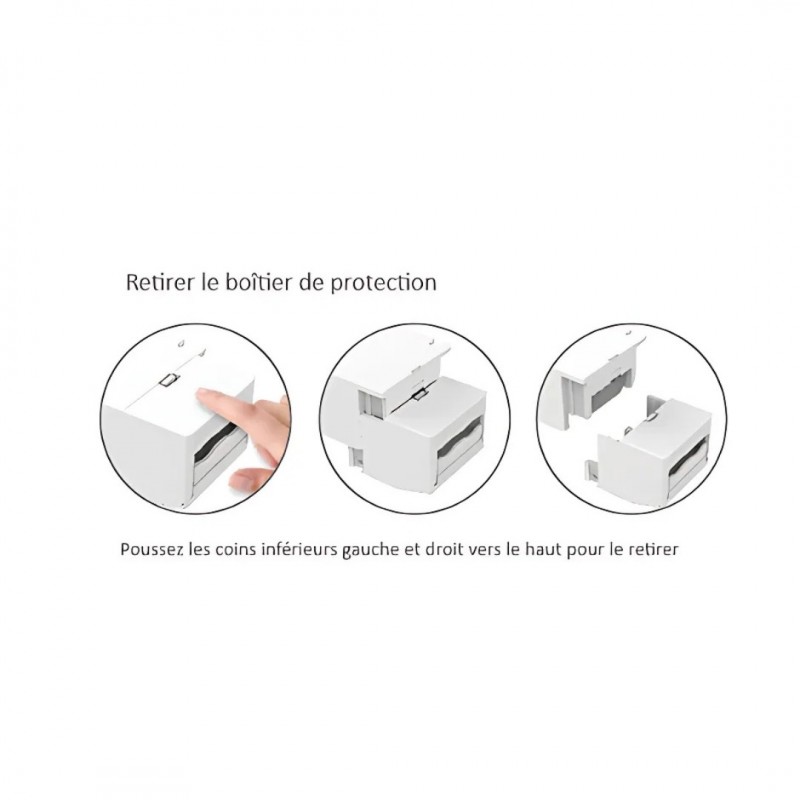

Pensez également à vérifier les dimensions du transformateur ci-dessous, pour vous assurer qu’il s’intègre facilement dans votre espace d’installation. Si besoin, vous pouvez réduire sa longueur en retirant les boîtiers de protection situés aux extrémités (voir les dimensions réduites dans la galerie photo).

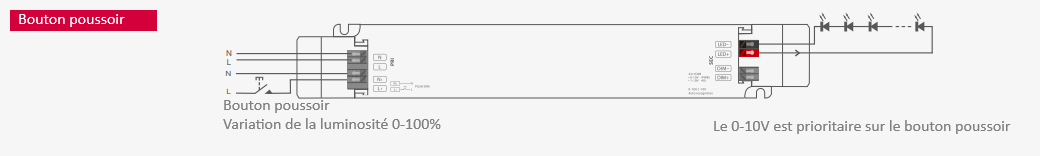

Installation de votre transformateur 24V avec un bouton poussoir

1. Branchez le fil neutre de votre circuit électrique domestique sur la borne N de votre transformateur ;
2. Branchez le fil de phase de votre circuit électrique domestique sur la borne L de votre transformateur ;
3. Branchez le fil neutre de votre circuit électrique domestique sur la borne N1 de votre transformateur ;
4. Branchez le fil de commande de la borne L1 de votre transformateur sur une borne de votre bouton poussoir ;
5. Branchez le fil de phase de votre circuit électrique domestique sur l'autre borne de votre bouton poussoir.

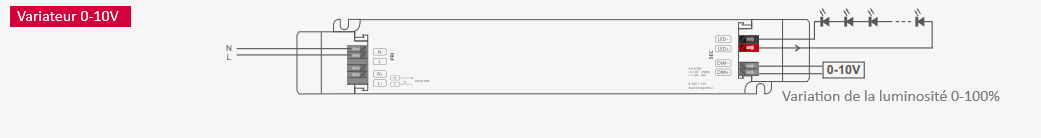

Installation de votre transformateur 24V avec un variateur 0-10V

1. Branchez le fil neutre de votre circuit électrique domestique sur la borne N de votre transformateur ;
2. Branchez le fil de phase de votre circuit électrique domestique sur la borne L de votre transformateur ;
3. Branchez le fil de commande de la borne DIM- de votre transformateur sur une borne de votre variateur 0-10V ;
4. Branchez le fil de commande de la borne DIM+ de votre transformateur sur l'autre borne de votre variateur 0-10V.
